一、震撼視覺的3D觀測 – 3D超景深顯微鏡

超景深顯微鏡是一種雙目觀察的連續變倍實體顯微鏡，專為要求工作距離長，觀察視域大的用戶而設計，成像清晰，圖片美觀。可廣泛應用于醫療衛生，農林地質，電子精密機械等行業和部門LED，PCB檢驗，沖壓電鍍檢驗，電子元件檢驗。

▲3D超景深顯微鏡外觀

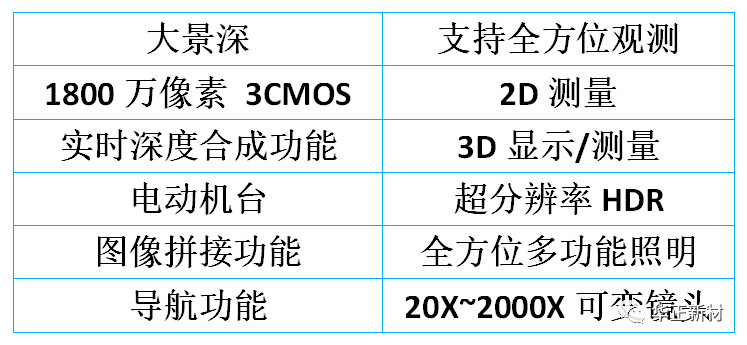

▲功能簡介

二、測試原理

通過鏡頭、攝像機、機臺以及影像處理系統的有效結合，完美的實現了超景深觀測、傾斜側面觀測、3D合成、圖像拼接等功能；在觀測過程中實現了觀測目標的多層次、大面積、超清晰的觀測。

三、3D鏡頭下的PCB

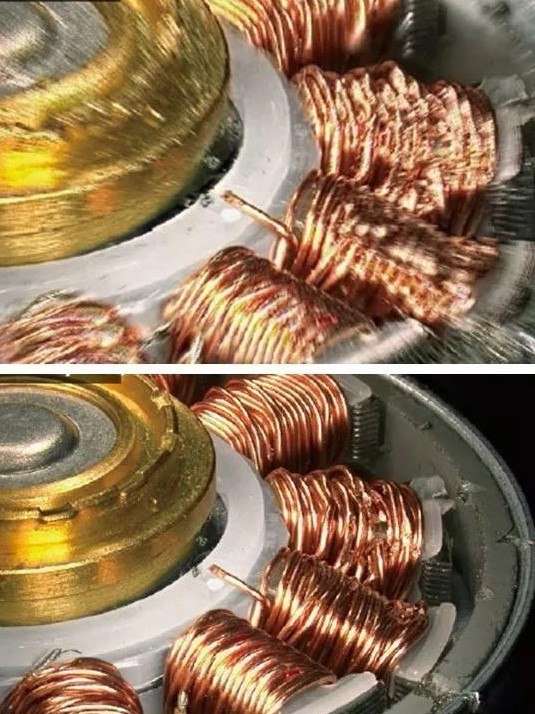

▲上圖為普通顯微鏡下工件圖 ，下圖為超景深合成工件圖

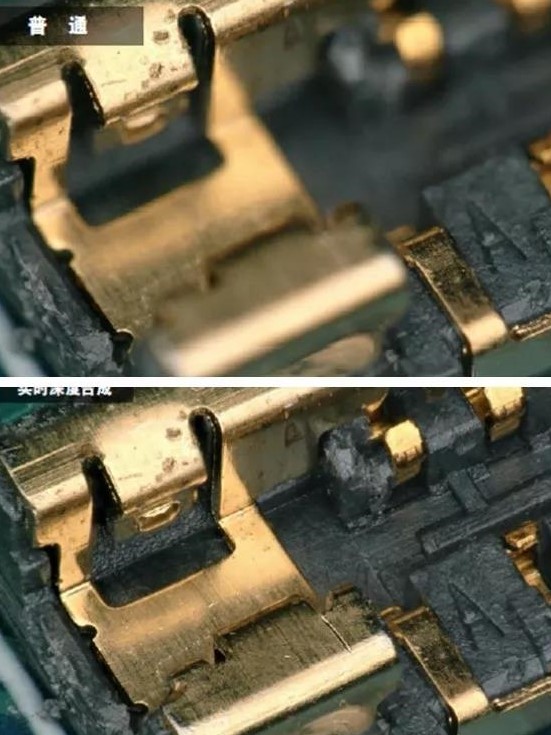

▲上圖為傳統角度合成工件圖，下圖為傾斜角度3D合成工件圖

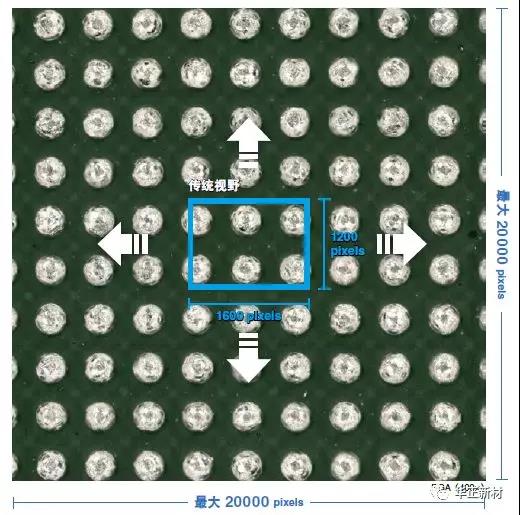

▲PCB圖像合成圖

四、實際應用

原物料觀測：物料的表觀、形貌、粗糙度觀測，尺寸測量；

覆銅板觀測：銅箔表面觀測，銅箔粗糙度觀測，覆銅板分層觀測；

PCB板觀測：通孔、盲孔的觀測，毛邊、毛刺的觀測，銅瘤、焊點的觀測；

特點：

1、通過超景深深度合成，解決了原本材料立體觀測對焦模糊的問題；

2、通過實時測量，解決了板材的表面測量問題；

3、通過90°傾斜機臺，解決了板材的通孔、盲孔，板材的側面等無法觀測的問題。

4、須進行樣品表面平面化處理，可直接觀測，測試更方便

五、結語

隨著3D超景深顯微鏡的安裝調試完成，結合公司原有的電子顯微鏡，在產品的原物料，成品覆銅板以及下游的PCB板的微觀測量分析方面有了更大的提升。在原材料選型，產品的研發，結構的分析，品質的質量把控，產品的失效分析等方面提供了更大的助力。
